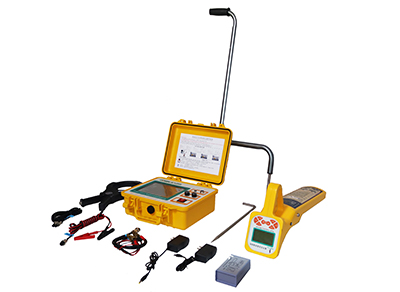

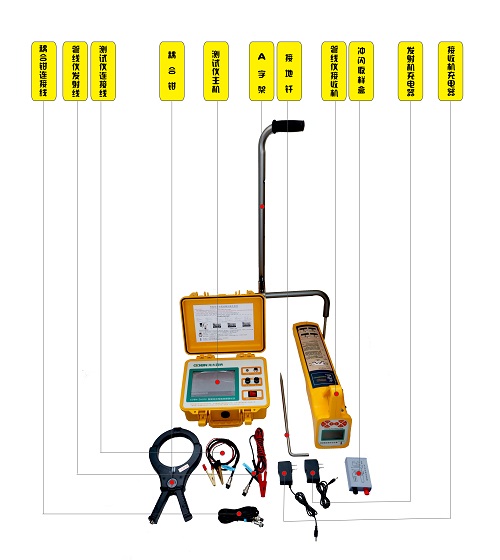

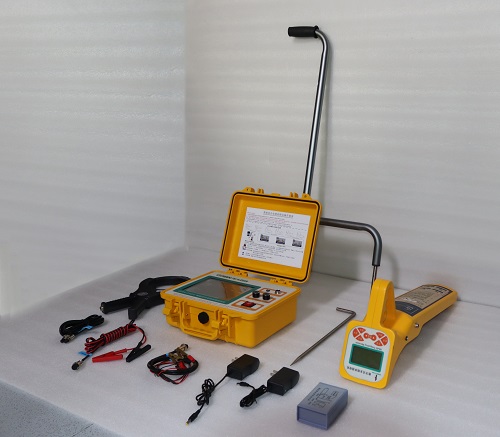

GDBN-ZH020 智能綜合電纜故障測試儀
這是一款多功能電纜故障檢測設備，集成了電纜故障檢測設備中的電子兆歐表、電纜故障測試儀、地下綜合管線探測儀這三款設備的功能，既可以減輕故障檢測現場攜帶設備種類繁多的負擔，又提高了檢測效率，一臺設備就可以應付各種故障現場環境。
集成化的設計可以通過主機面板上的切換開關選擇來實現不同的功能。
數字兆歐表功能：可自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。阻抗顯示范圍：100兆歐以內。
測距儀功能：測試方法：低壓脈沖法、高壓閃絡法、配合多次脈沖耦合單元可實現八次脈沖，具備波形存儲、同屏波形比對，對于電纜的開路波形和低阻故障波形可實現一鍵判距功能。
管線探測功能：可帶電（耦合法）不帶電（直接法）探測地埋電纜的走向和埋深，同時也可以用于探測地埋金屬管道的路由和走向，接收機的接收模式：波峰法、 波谷法和 外接設備法。當接收機切換到A字架模式外接A字架時可用于探測地埋電纜的漏電接地故障，可以在探測電纜路徑的同時準確探測出故障點的位置，接收機外設連接耦合鉗時同時具備電纜識別的功能。
儀器參數
1.1 發射機---定點方式
1）輸出信號：四種輸出模式低頻交流、高頻交流、直流脈沖、絕緣阻抗測量。
2）輸出功率：恒功率輸出，25%、50%、75%、100%四檔（最大不小于6瓦）。
3）輸出模式：直連法、耦合法。
4）阻抗顯示：100兆歐以內。
5）負載匹配：1—10K歐。
6）顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光。
1.2發射機---測距方式
1）測試方法：低壓脈沖法、高壓閃絡法
2）數據采樣速率：80MHz、40 MHz
3）測試距離：＞30Km。
4）讀數分辨率：1m。
5）系統測試精度：小于50cm。
6）測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。
7）具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形。
8）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
9）采用7.4V/6AH鋰電池供電，連續使用時間大于6小時。
10）工作條件：溫度-10℃～+45℃，相對濕度 90%。
2.1接收機
接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，按頻率鍵可進入“外設”接收方式，再次按下頻率鍵退出“外設”接收方式，只有在A字架模式才能進入“外設”接收方式。
接收方式
1）接收頻率：接收三種不同頻率的正弦交流信號，分別是低頻、高頻、直流脈中、50HZ無源交流頻率
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）、脈沖法。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：彩色液晶，中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連電纜時，最長15KM。.
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）\500cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：埋深的5%
10）電 源：采用7.4V/6AH鋰電池供電，連續使用時間大于6小時。
11）待機時間：大于6小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650×110×230mm
15）重 量：2.3Kg
